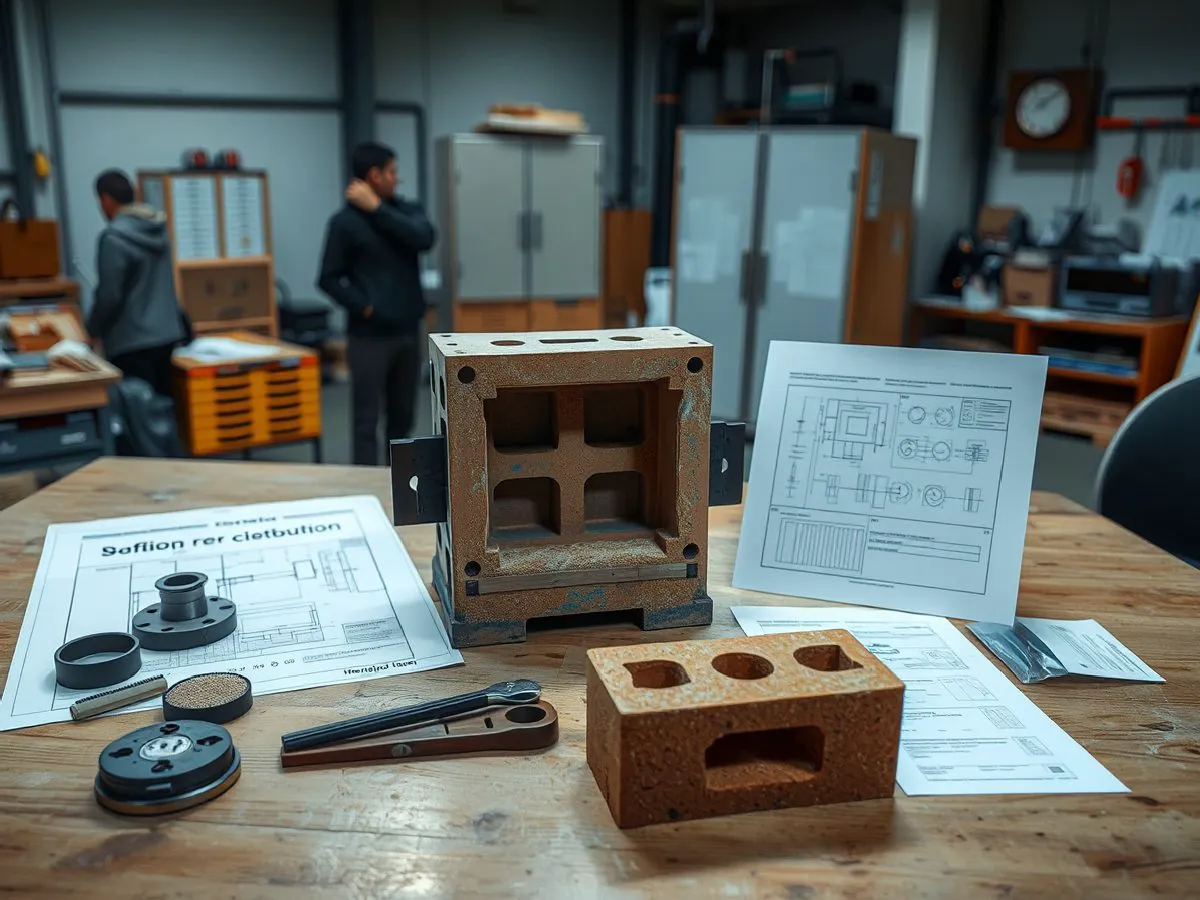

异型砖模具按图定制案例：从图纸到投产的工艺评估与执行
本案例展示思源为客户完成异型砖模具按图定制的全过程。客户提供三维图纸，我方进行工艺评估后完成模具制作，试产砖型完全符合要求，顺利投产。案例包含问题背景、判断过程、处理方式和跟进结论，帮助有特殊砖型需求的客户了解模具定制流程、工艺评估要点和验收标准。
客户承接市政广场项目，需要生产异型砖，砖型带有弧形边缘和卡槽，非标准规格。客户自行绘制三维图纸，寻找能按图加工的模具供应商。
异型砖弧形型腔加工难度大，卡槽部位为薄壁结构，模具精度要求±0.1mm，交期20天。客户担心模具加工精度不足导致砖块不合格，影响项目进度。
我方技术团队评估图纸后，确定模具采用H13模具钢，型腔使用五轴加工中心铣削，卡槽部位采用镶件结构。提供详细模具方案和交期预估，客户确认后签订合同。
设计出图后，经客户确认进入加工。粗加工、热处理、精加工、装配、试模各环节严格把控。精加工采用五轴联动一次成型弧形曲面，试产砖块全部合格。项目用时18天提前交付。
模具交付后客户连续生产两个批次，砖块合格率100%。模具脱模顺畅，砖块铺装效果良好。客户表示后续异型砖项目将继续合作。
过程记录
执行过程和跟进结论
表格资料
异型砖模具定制问题处置时间线
| 阶段 | 问题表现 | 处理动作 | 处理记录 |
|---|---|---|---|
| 图纸评估 | 异型砖带有弧形边缘和卡槽，加工难度高 | 技术团队分析图纸，确定模具结构和工艺 | 评估报告、模具方案、报价单 |
| 模具设计 | 客户要求尺寸精度±0.1mm | 设计模具装配图和零件图，标注公差 | 设计图纸经客户确认 |
| 加工制造 | 弧形型腔加工难度大，卡槽为薄壁结构 | 五轴加工中心铣削型腔，线切割加工卡槽镶件 | 加工过程记录、质检报告 |
| 试模验收 | 试产砖块需符合图纸要求 | 使用客户砖料试生产，检测砖块尺寸 | 试产检测记录、客户验收单 |
表格资料
异型砖模具定制跟进结论与预防动作
| 跟进点 | 根因判断 | 预防动作 | 关联标准 |
|---|---|---|---|
| 弧形型腔加工效率 | 刀具路径可优化 | 优化五轴加工刀具路径，效率提升15% | 内部工艺标准 |
| 卡槽镶件配合间隙 | 初始间隙标准偏松 | 细化镶件配合间隙标准，提高定位精度 | 模具装配工艺规范 |
| 客户图纸确认流程 | 设计图纸确认耗时较长 | 建议客户提前提供图纸，预留评估时间 | 项目沟通流程 |
| 试模材料准备 | 客户砖料需提前准备 | 提前通知客户准备试模砖料，避免等待 | 试模作业指导书 |
问题背景
客户是一家建材生产企业，承接了一个市政项目，需要生产一批异型砖用于广场铺装。该砖型并非标准规格，砖体带有弧形边缘和特殊卡槽，用于砖块之间的咬合固定。客户此前从未生产过此类砖型，现有模具无法满足要求。
客户自行绘制了异型砖的三维图纸，详细标注了外形尺寸、弧形半径、卡槽位置和深度。图纸经过设计院审核，砖型已定型。客户面临的问题是：如何找到能够按图加工、保证精度且交期可控的模具供应商。
客户通过行业介绍了解到思源在异型砖模具方面的经验，随即联系我方，提供了三维图纸，希望我方评估工艺可行性并给出模具制作方案。客户明确要求模具尺寸精度控制在±0.1mm以内，交期20天，试产合格后立即批量生产。
判断过程
我方收到图纸后，技术团队首先对砖型结构进行了分析。异型砖的弧形边缘对模具型腔的加工精度要求较高，卡槽部位属于薄壁结构，模具钢材的选用和热处理工艺需要特别考虑。我们使用CAD软件对图纸进行复核，确认关键尺寸的可加工性。
评估重点包括：模具分型面如何设计以保证脱模顺畅；弧形型腔的加工工艺是采用数控铣削还是电火花成型；卡槽部位的模具强度是否足够，是否需要镶件结构。经过两天的内部评审，我方认为该砖型在现有设备能力范围内可以完成，并确定了模具结构和加工方案。
我方将评估结论和模具方案反馈给客户，包括模具材料选用H13模具钢、型腔采用五轴加工中心铣削、卡槽部位采用镶件结构便于后期更换。同时提供了初步的交期预估和报价。客户确认方案后，双方签订了模具制作合同。
处理方式
合同签订后，我方立即安排模具设计出图。设计人员根据客户的三维图纸绘制了模具装配图和零件图，重点标注了型腔尺寸公差和表面粗糙度要求。设计图纸经客户确认后，进入材料采购和加工阶段。
模具加工过程包括：粗加工、热处理、精加工、装配和调试。精加工阶段，操作人员使用五轴加工中心对型腔进行铣削，弧形曲面一次成型，表面粗糙度达到Ra0.8。卡槽镶件采用线切割加工，保证配合间隙。模具装配完成后，进行了试模，使用客户提供的砖料试生产。
试产砖块经客户检测，外形尺寸、弧形弧度、卡槽位置均符合图纸要求，试产合格。客户随即安排批量生产，我方同步提供模具使用说明书和日常维护建议。整个项目从接单到交付用时18天，提前2天完成。
跟进结论
模具交付后，客户已使用该模具连续生产两个批次，砖块合格率100%。客户反馈模具脱模顺畅，砖块边缘整齐，卡槽咬合紧密，铺装效果良好。客户表示后续还有类似异型砖项目，会继续选择思源合作。
我方将本次案例纳入工艺数据库，作为异型砖模具的参考案例。针对弧形型腔的加工，我们优化了刀具路径，将加工效率提升了15%。卡槽镶件的配合间隙标准也进行了细化，为后续类似订单提供了工艺依据。
本次合作验证了思源在异型砖模具定制方面的能力。客户从提供图纸到试产合格，全程参与确认，双方沟通高效。我们建议客户在后续项目中提前提供图纸，以便我方更充分地进行工艺评估，进一步缩短交期。
案例复盘反馈
案例上下文：建材厂生产主管
我们新厂投产时选了思源的整套模具，从标准砖到路缘石一次配齐。工程师现场核对安装尺寸，两周内交付，试产一次成功。
张建华新厂投产顺利，模具适配无偏差，产量达标。
案例上下文：制砖企业设备经理
原有模具用了两年，尺寸超差导致砖型不合格。思源检测后给出修复方案，三天内完成精加工，成本不到新模一半。
李志强模具恢复精度，砖型合格率回升至99%。
案例上下文：园林工程采购负责人
我们需要一批异型植草砖模具，图纸发过去后两天出方案，五天下料加工。成品尺寸精确，装到设备上不用调整。
王芳异型模具按时交付，安装即用。
案例上下文：砖厂设备维修组长
设备突发故障，急缺配件。思源接到电话后当天确认规格，加急生产，第三天早上到货，没耽误生产计划。
陈伟紧急配件及时到货，产线恢复。
相关问题
异型砖模具定制的交期一般是多久？
交期取决于砖型的复杂程度和当前排产情况。简单异型砖模具交期约15天，复杂砖型如带弧形、卡槽或薄壁结构的模具约20天。我方会在工艺评估后给出准确交期，并尽量提前交付。
客户需要提供哪些资料才能开始模具定制？
客户需要提供砖型的三维图纸或二维工程图，标注关键尺寸和公差要求。如果只有实物样品，我方可以通过三维扫描获取数据。同时提供砖料配方和成型工艺参数，以便我方设计模具结构。
